プレス加工の精度を支える基盤
ダイセット加工の重要性と技術的ポイント
プレス加工における製品品質は、パンチやダイといった金型部品の精度だけで決まるものではありません。実際の量産現場では、これらの金型部品を正確に保持し、繰り返しのプレス動作の中でも位置関係を維持する「ダイセット」の精度と剛性が、加工品質の安定性を大きく左右します。
特に自動車部品、電子機器部品、精密機械部品など、数ミクロン単位の寸法管理が求められる分野では、ダイセットは単なる金型部品の支持構造ではなく、プレス加工システム全体の基盤として機能します。高精度なダイセット加工は、製品精度の安定化だけでなく、金型寿命の延長や生産ラインの安定稼働にも直結する重要な要素です。
今日は、プレス加工におけるダイセット加工の役割と、品質を左右する技術的ポイントについて詳しく解説します。
ダイセット加工とは何か

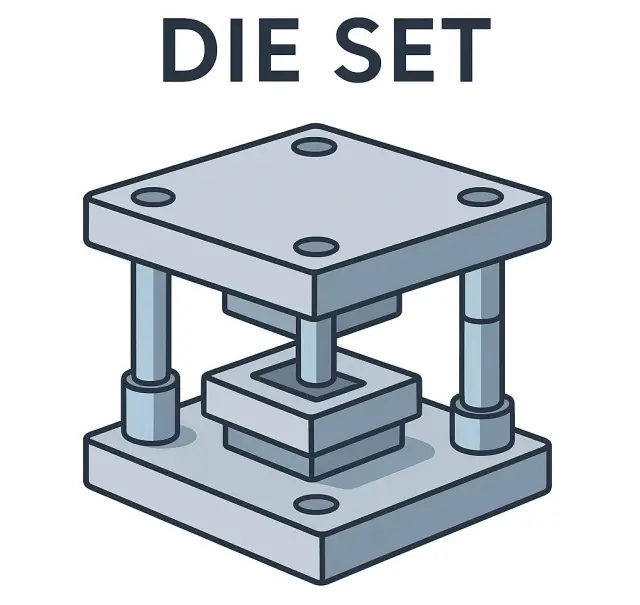

ダイセットとは、プレス金型の上型（パンチ側）と下型（ダイ側）を高精度に位置決めし、安定した上下運動を実現するためのユニットです。一般的には、上プレート・下プレート・ガイドポスト・ガイドブッシュなどで構成され、プレス機の繰り返し動作の中でも高い位置精度を維持する役割を担います。
ダイセット加工では、これらの構成部品を高精度に加工し、以下のような幾何公差を厳密に管理する必要があります。
- 上下プレートの平面度
- プレート間の平行度
- ガイドポスト穴の直角度
- ガイドポストとブッシュのクリアランス
- 摺動部の真直度
これらの精度が確保されていない場合、パンチとダイの位置関係がわずかにずれるだけでも、打抜き品質や加工安定性に大きな影響を与える可能性があります。
プレス加工におけるダイセットの技術的役割
打抜き精度の安定化
プレス加工では、パンチとダイのクリアランスが加工品質を決定する重要な要素です。ダイセットのガイド機構は、パンチが常に同一軌道で下降するよう案内する役割を持っています。
ガイドポストとブッシュの摺動精度が高いダイセットでは、プレス動作の繰り返しによる位置ズレが極めて小さく抑えられます。これにより、
- 打抜き寸法のばらつき低減
- バリ発生の抑制
- せん断面品質の安定化
といった効果が得られます。
金型寿命の延長
プレス加工では、数十トンから数百トンに及ぶ荷重が金型に繰り返し作用します。この際、ダイセットの剛性が不足していると、プレートのたわみや偏荷重が発生し、金型部品に過度な応力が集中する原因となります。
高剛性のダイセットは、プレス荷重を均等に分散し、金型全体の負荷バランスを安定させます。その結果、
- 刃先摩耗の抑制
- ガイド部の偏摩耗防止
- 金型メンテナンス周期の延長
など、金型寿命の向上に寄与します。
生産ラインの安定稼働
量産ラインでは、わずかな金型精度の乱れが不良品の増加や設備停止につながることがあります。ダイセットの精度が低い場合、以下のような問題が発生しやすくなります。
- パンチとダイの干渉
- 材料送り不良
- 製品寸法のばらつき
- プレス機の異常停止
これに対し、高精度なダイセットは加工位置の再現性を確保し、長時間の連続運転でも安定した加工品質を維持することができます。結果として、不良率低減や段取り時間短縮など、生産性の向上につながります。
高品質なダイセット加工に求められる技術
高精度なプレート加工
ダイセットの基盤となるプレート部品には、極めて高い平面精度が求められます。一般的には、フライス加工後に平面研磨を行い、ミクロンレベルの平面度と平行度を確保します。
特に大型ダイセットでは、加工時の熱変形や応力変形を考慮した工程設計が必要となり、加工ノウハウの差が品質に大きく影響します。
ガイド機構の摺動精度
ガイドポストとガイドブッシュの組み合わせは、ダイセットの性能を左右する重要な要素です。適切なクリアランス設計と精密な加工により、以下の性能が確保されます。
- 低摩擦でスムーズな上下動
- 長期使用でも安定したガイド精度
- 偏摩耗の防止
これにより、量産ラインにおける安定したプレス動作が実現します。
材料選定と熱処理
ダイセットのプレートには、一般的に以下のような材料が使用されます。
- SS400
- S50C
- SCM系合金鋼（高負荷用途）
用途や使用条件に応じて、
- 焼入れ焼戻し
- 高周波焼入れ
- 窒化処理
などを施すことで、耐摩耗性や耐衝撃性を高めることが可能です。適切な材料選定と熱処理は、ダイセットの長寿命化に直結します。
組立精度と最終検査
ダイセットは単なる部品加工ではなく、組立精度が最終品質を決定します。組付け工程では、以下の項目を厳密に確認する必要があります。
- ガイド部の摺動状態
- 上下プレートの平行度
- ガイドのガタつき
- スムーズな上下動作
これらの検査・調整を行うことで、実際のプレス加工環境でも安定した性能を発揮するダイセットが完成します。
ダイセット加工を専門メーカーへ外注するメリット
近年、多くの製造企業がダイセット加工を専門メーカーへ外注するケースが増えています。その理由は、設備・技術・コストの観点から合理性が高いためです。
高精度設備の活用
大型平面研磨機や高精度マシニングセンタなど、ダイセット加工には高度な設備が必要です。専門メーカーへ依頼することで、これらの設備を活用した高精度加工が可能になります。
金型品質の向上
ダイセット専門メーカーは豊富な加工実績とノウハウを持っているため、金型全体の品質向上につながるケースが多く見られます。
リードタイムの短縮
工程管理が最適化されている専門メーカーでは、短納期対応や安定供給が可能であり、開発スピードの向上にも貢献します。
まとめ
ダイセット加工はプレス加工品質を決定づける基盤技術
ダイセット加工は、プレス加工において目立つ存在ではありませんが、製品品質・金型寿命・生産性を支える極めて重要な基盤技術です。
高精度なダイセットは、
- 打抜き精度の安定化
- 金型寿命の延長
- 不良率低減
- 生産ラインの安定稼働
といった多くのメリットをもたらします。
そのため、ダイセット加工を依頼する際には、
- 高精度加工設備
- 組立・検査体制
- 材料・熱処理の知識
を備えた加工パートナーを選定することが重要です。
プレス加工の品質を根本から支えるダイセット加工は、まさに製造現場における「見えない品質基盤」といえるでしょう。
